一文搞懂 RS485 與 Modbus：工業通信的 “道路” 與 “規則”
在深入解析技術細節前，我們可通過一個通俗類比明確二者核心定位：若將通信系統比作城市交通網絡，RS485就相當于城市的實體道路——它規定了數據傳輸?shù)奈锢砘A條件，比如信號線規格、傳輸速率上限、有效傳輸距離等，是數據 “通行” 的物理載體；
而Modbus 則對應交通規則體系—— 它定義了數據交互的邏輯規范，包括數據格式、命令編碼、通信時序、尋址方式等，是保障設備間 “數據對話” 有序進行的準則。
由此可見，二者雖在工業場景中高頻協同，但本質分屬不同通信層級，并非同一范疇的技術。下文將從技術原理、核心特性、協作邏輯及典型應用場景四方面，展開詳細拆解分析。
RS485：通信系統的 “物理傳輸載體”
定義與本質
RS485 是一種標準化的物理層通信接口規范，核心作用是明確通信鏈路的電氣特性標準，包括信號電壓電平范圍（如差分電壓閾值）、傳輸線特性阻抗匹配要求（通常為 120Ω）、總線驅動器與接收器的性能參數（如驅動能力、接收靈敏度）等。其本質是為數據傳輸搭建穩定、可靠的物理鏈路，如同為交通系統鋪設
符合承重、寬度標準的道路，從硬件層面保障電信號在設備間的有效傳輸。
工作原理

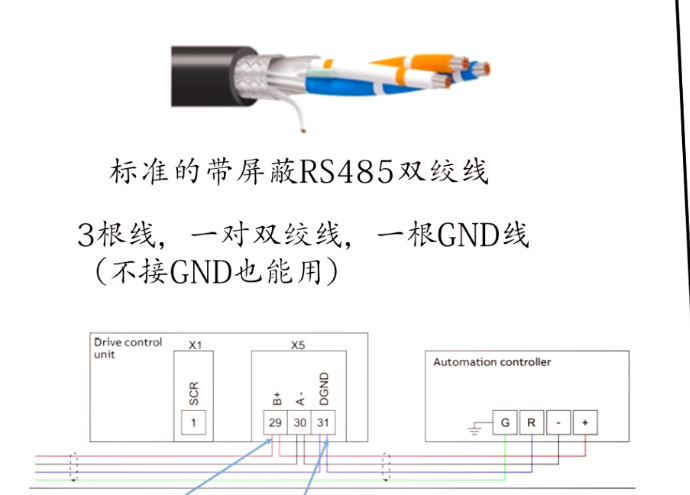

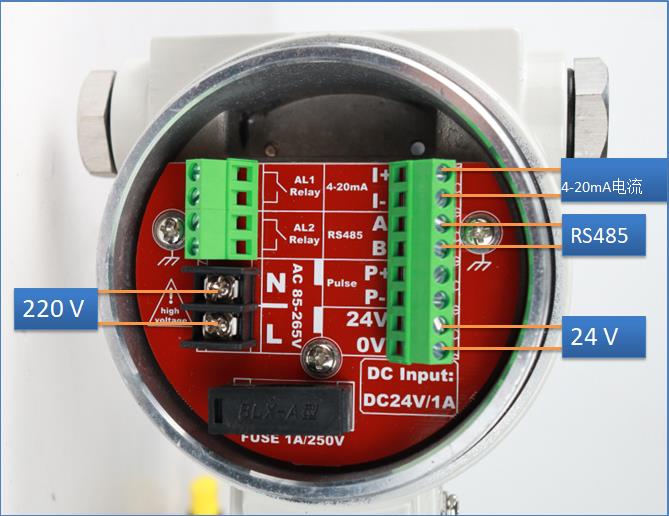

RS485 核心采用差分信號傳輸機制，通過一對標注為 A（正）、B（負）的雙絞線實現數據傳輸：數據 “1” 或 “0” 的判斷，不依賴單根信號線的絕壓值，而是基于 A、B 兩根線的電壓差值 —— 當 A 線電壓高于 B 線一定閾值（通常為 +2V 以上）時，判定為邏輯 “1”；當 B 線電壓高于 A 線一定閾值（通常為 -2V 以下）時，判定為邏輯 “0”。
這種機制的核心優勢在于抗干擾能力：外界電磁干擾（如工業現場的電機、變壓器輻射）對兩根雙絞線的影響具有一致性（共模干擾），接收端通過計算電壓差值可有效抵消該類干擾，大幅提升傳輸穩定性。

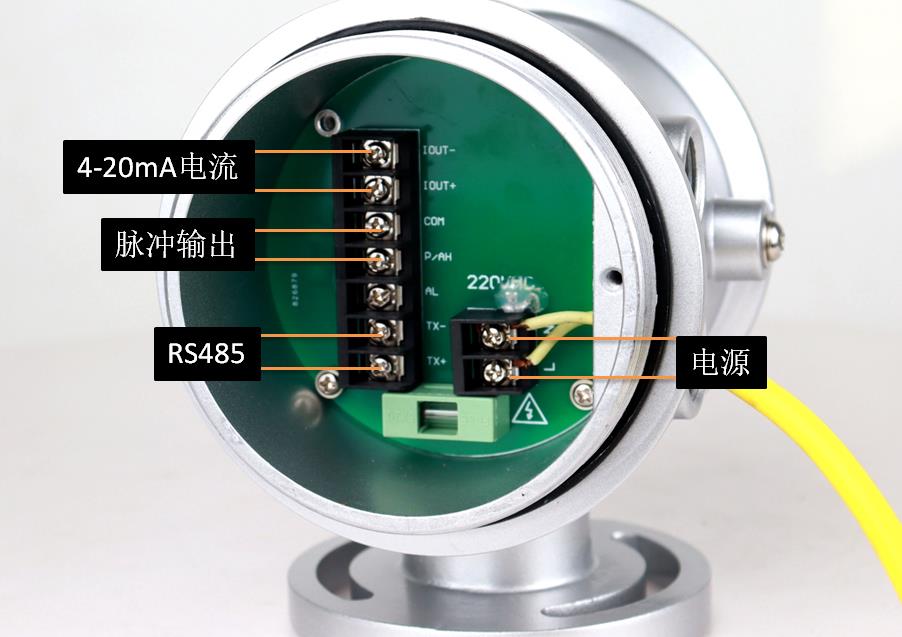

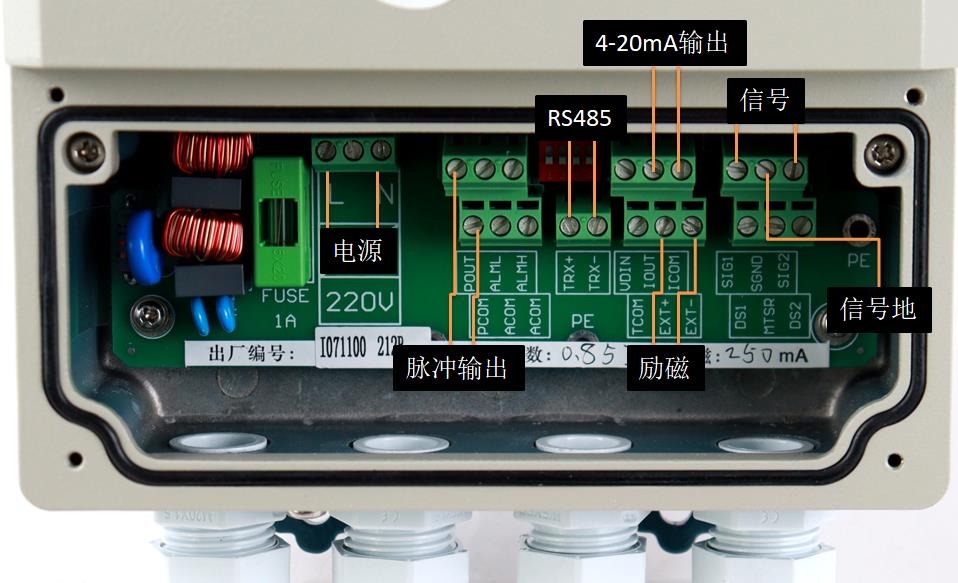

同時，RS485 天然支持多點通信架構：一個通信網絡中可配置 1 個主設備（如 PLC、工業網關）和多個從設備（如傳感器、儀表），主設備負責主動發起通信請求、管理傳輸時序，從設備僅在收到自身地址對應的指令時響應。網絡拓撲以總線型為主（所有設備并聯接入同一條雙絞線總線），雖也支持星型、樹形拓撲，但總線型因布線簡潔、成本低廉，成為工業場景的主流選擇。
核心特性
抗干擾能力強：差分傳輸機制使其能抵御工業現場強電磁干擾，適配電機、變頻器等干擾源密集的復雜環境，保障數據傳輸準確性。
傳輸距離遠：標準配置下有效傳輸距離可達 1200 米，若降低傳輸速率（如從 10Mbps 降至 9600bps），傳輸距離可進一步延長，滿足跨車間、跨樓層的遠距離通信需求。
多點通信支持：單總線網絡大多可接入 32 個節點（通過中繼器或特殊芯片可擴展至 256 個以上），便于將傳感器、控制器、執行器等多類設備集成到同一通信鏈路，提升系統集成度。
傳輸速率均衡：短距離（如 10 米內）傳輸速率上限可達 10Mbps，1200 米遠距離傳輸時仍能穩定保持 100Kbps，兼顧實時性與遠距離需求，適配工業數據傳輸場景。
成本優勢顯著：僅需一對雙絞線即可實現通信，接口芯片（如 MAX485）價格低廉，布線與維護難度低，性價比突出，尤其適合預算有限的工業項目。
Modbus：通信交互的 “協議規則體系”
定義與本質
Modbus 是一種開源、通用的應用層通信協議，其核心特點是獨立于底層物理傳輸介質—— 不僅可基于 RS485 運行，還能適配以太網、RS232 等多種物理層。它的核心功能是規范設備間的數據交互邏輯，包括數據打包格式、設備尋址方式、命令編碼規則、響應機制、錯誤處理流程等。其本質是為不同設備間的 “數據對話” 制定統一標準，如同交通規則明確車輛行駛方向、避讓原則、信號標識，確保來自不同廠家、不同類型的設備能 “聽懂” 彼此的指令，實現無障礙數據交互。
工作原理
Modbus 采用主從式通信架構：整個網絡中僅允許存在 1 個主設備（如工業控制器、監控主機），負責主動發起通信請求（如讀取數據、下發控制指令）；多個從設備需通過同一個地址（1-247 為有效地址）標識自身，僅在收到主設備指向自身地址的指令時，才執行對應操作并返回響應數據。
通信過程中，功能碼是核心邏輯載體：Modbus 定義了標準化的功能碼體系，每個功能碼對應特定操作（如功能碼 03 為 “讀取保持寄存器數據”、功能碼 06 為 “寫入單個寄存器數據”、功能碼 15 為 “批量寫入線圈狀態”）。主設備通過在指令中攜帶功能碼，明確告知從設備需執行的操作類型；從設備解析功能碼后，執行對應動作（如采集傳感器數據、切換開關狀態），并按標準格式封裝數據返回給主設備。
此外，Modbus 常用兩種傳輸模式：
RTU 模式：采用二進制編碼格式，數據緊湊、傳輸效率高，誤碼率低，是工業現場實時通信的主流選擇（常與 RS485 搭配使用）；
ASCII 模式：采用 ASCII 字符編碼，數據可讀性強，便于調試，但傳輸效率較低，多用于低速率、需人工排查的場景。
核心特性
易用性強：協議邏輯簡潔直觀，命令格式與數據結構標準化，開發門檻低，無需復雜編程即可實現設備兼容，縮短項目集成周期。
兼容性廣泛：作為工業自動化領域的 “通用語言”，PLC、傳感器、智能儀表、變頻器等主流工業設備均原生支持 Modbus 協議，跨廠家設備可直接對接，無需額外適配。
功能碼標準化：統一的功能碼體系覆蓋 “讀 / 寫寄存器”“讀 / 寫線圈” 等工業核心需求，所有兼容設備均能識別標準功能碼，避免通信邏輯混亂。
數據格式靈活：支持開關量（如設備啟停狀態、線圈通斷）、模擬量（如溫度、壓力、流量等連續數值）、數字量（如累計計數）等多類數據類型傳輸，適配不同工業場景需求。
傳輸可靠性高：采用CRC（循環冗余校驗）機制，主從設備通過校驗碼驗證數據完整性，若校驗失敗則拒絕執行指令并返回錯誤碼，確保數據傳輸準確無誤。
RS485與Modbus的協作關系
層級協同邏輯
RS485與Modbus分屬通信協議棧的不同層級，二者是“載體”與“規則”的協同關系：
RS485 處于物理層，負責底層電信號的物理傳輸 —— 將 Modbus 協議封裝好的邏輯數據，轉換為差分電信號，通過雙絞線傳輸至目標設備，再將接收的電信號還原為邏輯數據；
Modbus 處于應用層，負責上層數據的 “含義定義” 與交互邏輯 —— 明確數據如何封裝、指令如何編碼、設備如何尋址、響應如何反饋，解決 “數據要傳什么、怎么傳才懂” 的問題。
